GL鏈條滾子聯軸器

GL鏈條滾子聯軸器利用共用鏈條將兩個帶鏈齒的半聯嚙合聯接，從而傳遞扭矩的聯軸器，結構簡單，裝拆方便，安裝精度要求低，有一定的補償能力。

GL鏈條滾子聯軸器,GL型滾子鏈聯軸器,GL型鏈條聯軸器

GL鏈條滾子聯軸器,GL型滾子鏈聯軸器,GL型鏈條聯軸器

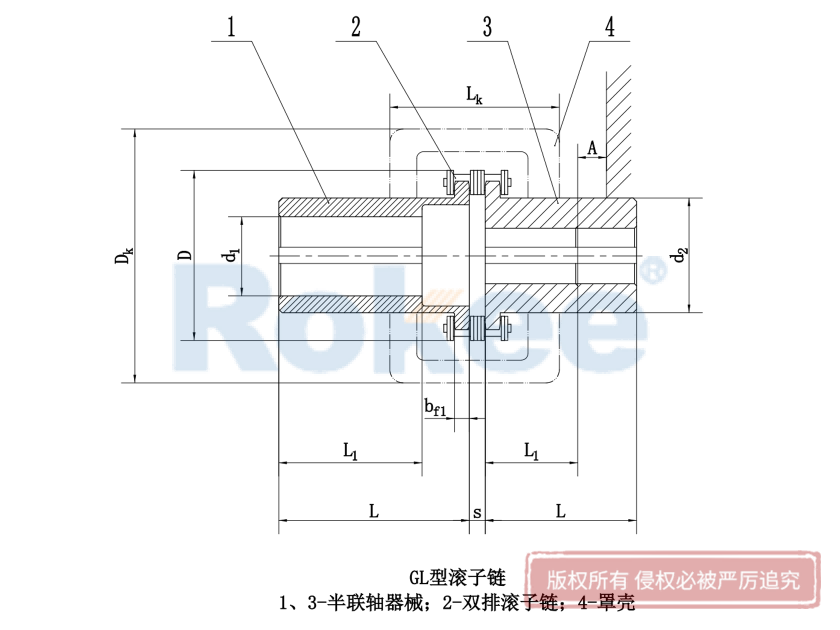

GL鏈條滾子鏈聯軸器基本參數

型號	許用轉矩	許用轉速		軸孔直徑	軸孔長度		鏈號	節距	齒數	D	S	DK	LK	轉動慣量	重量
	TnN.m	[n]r/min		d1、d2				P	Z			(max)	(max)	kg.m2	kg
		[n]r/min
		無罩	有罩		Y	J1
		無罩	有罩		Y	J1
GL1	40	1400	4500	16-20	42-52	38	06B	9.525	14	51.06	4.9	70	70	0.0001	0.4
GL2	63	1250	4500	19-24	42-52	38	06B	9.525	16	57.08	4.9	75	75	0.0002	0.7
GL3	100	100	4000	20-25	52-62	38-44	08B	12.7	14	68.88	6.7	85	80	0.00038	1.1
GL4	160	1000	4000	24-32	52-82	44-60	08B	12.7	16	76.91	6.7	95	88	0.00086	1.8
GL5	250	800	3150	28-40	62-112	60-84	10A	15.875	16	94.46	9.2	112	100	0.0025	3.2
GL6	400	630	2500	32-50	82-112	60-84	10A	15.875	20	116.57	9.2	140	105	0.0058	5
GL7	630	630	2500	40-60	112-142	84-107	12A	19.05	18	127.78	10.9	150	122	0.012	7.4
GL8	1000	500	2240	45-70	112-142	84-107	16A	25.4	16	154.33	14.3	180	135	0.025	11.1
GL9	1600	400	2000	50-80	112-172	84-132	16A	25.4	20	186.5	14.3	215	145	0.061	20
GL10	2500	315	1600	60-90	142-172	107-132	20A	31.75	18	213.02	17.8	245	165	0.079	26.1
GL11	4000	250	1500	75-100	142-212	107-167	24A	38.1	16	231.49	21.5	270	195	0.188	39.2
GL12	6300	250	1250	85-120	172-212	132-167	28A	44.45	16	270.08	24.9	310	205	0.38	59.4
GL13	10000	200	1120	100-140	212-252	167-202	32A	50.8	18	340.8	28.6	380	230	0.869	86.5
GL14	16000	200	1000	126-160	212-302	167-242	32A	50.8	22	405.22	28.6	450	250	2.06	150.8
GL15	25000	200	900	140-190	252-352	202-282	40A	63.5	20	466.25	35.6	510	285	4.37	234.4
