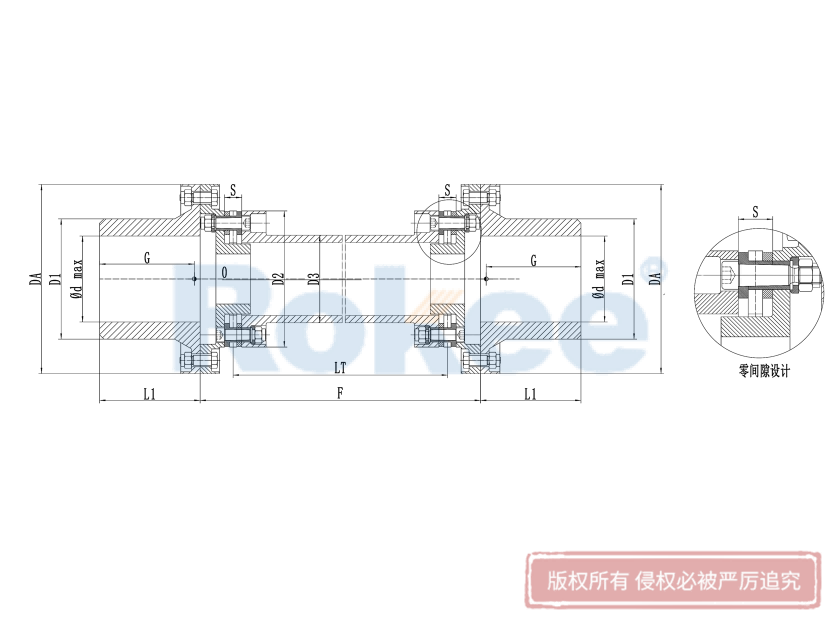

RLAT超長軸距金屬膜片聯軸器

采用中間軸設計，適用于超長軸間距動力傳動場合。

規格	DA	D1	D2	D3	d1(max)	L1	LT	F(LS)設計計算按457.2(18"）	許用轉速(max)	公稱轉矩	瞬時轉矩(max)
規格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT95-6	132	84	95	56	60	70	=LS-46	按設計需求給出數據	28900	1000	1300
RLAT125-6	158	105	125	72	75	90	=LS-55		24200	2300	3000
RLAT145-6	182	133	145	87	95	110	=LS-65		21000	4000	5000
RLAT175-6	220	161	175	109	115	135	=LS-77		17400	6700	8500
RLAT205-6	249	189	205	125	135	150	=LS-83		15300	10500	13000
RLAT220-6	266	210	220	140	150	175	=LS-95		14400	14500	18500
RLAT250-6	295	231	250	162	165	200	=LS-112		12900	21000	27000
RLAT270-6	328	252	270	171	180	210	=LS-119		11600	26500	35000
RLAT295-6	355	280	295	187	200	230	=LS-131		10800	35000	45500
RLAT320-6	382	301	320	201	215	250	=LS-138		10000	41000	52000
規格	質點G	角向偏差	軸向偏差(max)	L2	中間質量m	中間轉動慣量	中間扭轉剛度	聯軸器質量M	扭轉剛度	轉動慣量	總質量（KG）
規格	(mm)	(±△o)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m2/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m2)	總質量（KG）
RLAT95-6	66	0.35	1.6	-	3.92	2.76	28.2	8.4	0.05	0.014	(3.92/1000)*(Ls-457.2)+8.4
RLAT125-6	81		2	-	5.91	6.95	70.9	14.4	0.118	0.036	(5.91/1000)*(Ls-457.2)+14.4
RLAT145-6	93.5		2.4	-	8.19	14.1	144	23.6	0.229	0.084	(8.19/1000)*(Ls-457.2)+23.6
RLAT175-6	111		3	-	11.6	31.7	323	40.12	0.468	0.216	(11.6/1000)*(Ls-457.2)+40.12
RLAT205-6	121.5		3.8	-	16.2	58	591	59	0.806	0.416	(16.2/1000)*(Ls-457.2)+59
RLAT220-6	137		4	-	19.8	89.2	909	79.2	1.17	0.671	(19.8/1000)*(Ls-457.2)+79.2
RLAT250-6	155.5		4.6	-	23.1	141	1433	107	1.76	1.13	(23.1/1000)*(Ls-457.2)+107
RLAT270-6	166		5	-	28.3	191	1944	140	2.34	1.789	(28.3/1000)*(Ls-457.2)+140
RLAT295-6	179		5.6	-	35.3	283	2889	182	3.25	2.8	(35.3/1000)*(Ls-457.2)+182
RLAT320-6	191.5		5.8	-	38.1	355	3620	224	4.09	4.01	(38.1/1000)*(Ls-457.2)+224

規格	D	D1	D2	D3	d1(max)	L1	LT	F(LS)設計計算按457.2(18"）	許用轉速(max)	公稱轉矩	瞬時轉矩(max)
規格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT145-8	182	133	145	87	95	110	=LS-65	按設計需求給出數據	21000	5700	7400
RLAT175-8	220	161	175	109	115	135	=LS-77		17400	9600	12300
RLAT205-8	249	189	205	125	135	150	=LS-83		15300	15000	19000
RLAT220-8	266	210	220	140	150	175	=LS-95		14400	20000	26500
RLAT250-8	295	231	250	162	165	200	=LS-112		12900	29200	38200
RLAT270-8	328	252	270	171	180	210	=LS-119		11600	38100	49000
RLAT295-8	355	280	295	187	200	230	=LS-131		10800	49500	64000
RLAT320-8	382	301	320	201	215	250	=LS-138		10000	59000	77000
RLAT350-8	410	322	350	218	230	270	=LS-148		9300	81000	105000
RLAT390-8	462	364	390	248	260	310	=LS-169		8300	115000	150000
RLAT435-8	510	413	435	280	295	340	=LS-191		7500	168500	220000
RLAT498-8	580	469	498	324	335	390	=LS-213		6600	250000	320000
RLAT545-8	625	511	545	355	365	425	=LS-233		6100	330000	420000
RLAT595-8	680	553	595	387	395	460	=LS-248		5600	410000	540000
規格	質點G	角向偏差	軸向偏差(max)	L2	中間質量m	中間轉動慣量	中間扭轉剛度	聯軸器質量M	扭轉剛度	轉動慣量	總質量（KG）
規格	(mm)	(±△o)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m2/mm)	Ct-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m2)	總質量（KG）
RLAT145-8	94	0.25	1.6	-	8.19	14.1	144	23.9	0.273	0.085	(8.19/1000)*(LS-457.2)+23.9
RLAT175-8	111.5		1.8	-	11.6	31.7	323	40.5	0.578	0.216	(11.6/1000)*(LS-457.2)+40.5
RLAT205-8	122		2.4	-	16.2	58	591	59.4	1.019	0.42	(16.2/1000)*(LS-457.2)+59.4
RLAT220-8	138		2.6	-	19.8	89.2	909	80	1.51	0.678	(19.8/1000)*(LS-457.2)+80
RLAT250-8	156.5		3	-	23.1	141	1433	108	2.33	1.14	(23.1/1000)*(LS-457.2)+108
RLAT270-8	166.5		3.2	-	28.3	191	1944	141	3.12	1.8	(28.3/1000)*(LS-457.2)+141
RLAT295-8	180		2.6	-	36.3	283	2889	184	4.44	2.83	(36.3/1000)*(LS-457.2)+184
RLAT320-8	193		3.8	-	38.1	365	3620	227	5.61	4.06	(38.1/1000)*(LS-457.2)+227
RLAT350-8	69		3.8	-	48.8	532	5422	283	7.98	5.82	(48.8/1000)*(LS-457.2)+283
RLAT390-8	78.5		4.4	-	58.7	833	8485	406	12.2	10.7	(58.7/1000)*(LS-457.2)+406
RLAT435-8	88		5	-	79.3	1427	14542	566	19.7	18.9	(79.3/1000)*(LS-457.2)+566
RLAT498-8	99		5.8	-	99.7	2415	24613	828	32	36	(99.7/1000)*(LS-457.2)+828
RLAT545-8	109		6.4	-	122	3536	36032	1055	43.7	54.2	(122/1000)*(LS-457.2)+1055
RLAT595-8	116.5		7.2	-	138	4769	48597	1331	58.5	80.5	(138/1000)*(LS-457.2)+1331
規格	D	D1	D2	D3	d1(max)	L1	LT	F(LS)設計計算按457.2(18"）	許用轉速(max)	公稱轉矩	瞬時轉矩(max)
規格	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	n max（r/min）	T(N.m)	Tmax(N.m)
RLAT220-10	266	210	220	140	150	175	=LS-95	按設計需求給出數據	14400	26800	34800
RLAT250-10	295	231	250	162	165	200	=LS-112		12900	38300	49800
RLAT270-10	328	252	270	171	180	210	=LS-119		11600	49400	64200
RLAT295-10	355	280	295	187	200	230	=LS-131		10800	64000	83200
RLAT320-10	382	301	320	201	215	250	=LS-138		10000	76500	99500
RLAT350-10	410	322	350	218	230	270	=LS-148		9300	105100	136600
RLAT390-10	462	364	390	248	260	310	=LS-169		8300	151800	197300
RLAT435-10	510	413	435	280	295	340	=LS-191		7500	219600	285500
RLAT498-10	580	469	498	324	335	390	=LS-213		6600	321800	422200
RLAT545-10	625	511	545	355	365	425	=LS-233		6100	430000	559000
RLAT595-10	680	553	595	387	395	460	=LS-248		5600	535000	695500
規格	質點G	角向偏差	軸向偏差(max)	L2	中間質量m	中間轉動慣量	中間扭轉剛度	聯軸器質量M	扭轉剛度	轉動慣量	總質量（KG）
規格	(mm)	(±△o)	(Max±△mm)	(mm)	10-3kg/mm	Js10-6（Kg.m2/mm)	Cts-106(Nm.mm/rad)	(Kg)	Ct-106(N.m/rad)	J（Kg.m2)	總質量（KG）
RLAT220-10	139	0.15	1.6	-	19.8	89.2	909	80.6	1.31	0.648	(19.8/1000)*(LS-457.2)+80.6
RLAT250-10	157.5		2	-	23.1	141	1433	109	2.02	1.15	(23.1/1000)*(LS-457.2)+109
RLAT270-10	167.5		2.1	-	28.3	191	1944	142	2.73	1.82	(28.3/1000)*(LS-457.2)+142
RLAT295-10	191		2.4	-	35.5	283	2889	186	3.77	2.86	(35.5/1000)*(LS-457.2)+186
RLAT320-10	194		2.4	-	38.1	353	3620	229	4.71	4.11	(38.1/1000)*(LS-457.2)+229
RLAT350-10	211		2.4	-	48.8	532	5422	286	6.78	5.88	(48.8/1000)*(LS-457.2)+286
RLAT390-10	239		2.8	-	58.7	833	8485	409	10.2	10.8	(58.7/1000)*(LS-457.2)+409
RLAT435-10	262		3.2	-	79.3	1427	14542	572	15.8	19.1	(79.3/1000)*(LS-457.2)+572
RLAT498-10	297.5		3.8	-	99.7	2415	24613	836	24.7	36.4	(99.7/1000)*(LS-457.2)+836
RLAT545-10	322		4	-	122	3536	36032	1065	33.8	54.7	(122/1000)*(LS-457.2)+1065
RLAT595-10	346.5		4.6	-	138	4769	48597	1342	43.5	81.2	(138/1000)*(LS-457.2)+1342
