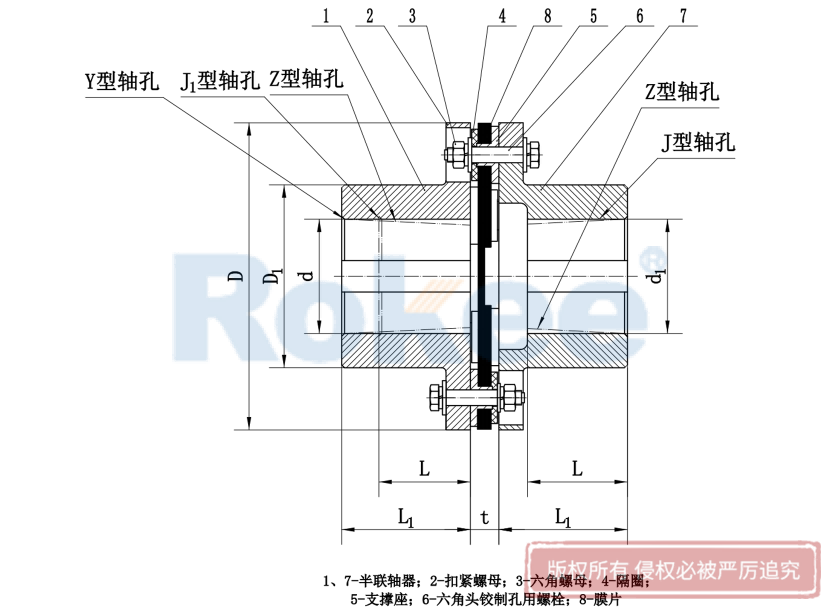

JMI Diaphragm Coupling
Basic Type, Counterbore
JMI metal diaphragm coupling adopts the single-piece design, suitable for short distance transmission. Besides, the semi-coupling sleeve at one end has a counterbore, facilitating the fixing of the shaft end.
| model | nominal torque N．m | instantaneous torque N．m | speed r/min | Shaft hole diameter d1、d2 | Shaft hole length mm | D | T | weight | Rotational inertia kg．m2 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| J1 | Y | L(recommend) | |||||||||
| L | L | ||||||||||
| JM1 | 40 | 63 | 10700 | 14 | 27 | 32 | 35 | 80 | 8±0.2 | 0.9 | 0.0005 |
| 16、18、19 | 30 | 42 | |||||||||
| 20、22、24 | 38 | 52 | |||||||||
| 25、28 | 44 | 62 | |||||||||
| JM2 | 63 | 100 | 9300 | 20、22、24 | 38 | 52 | 40 | 92 | 8±0.2 | 1.4 | 0.0011 |
| 25、28 | 44 | 62 | |||||||||
| 30、32、35、38 | 60 | 82 | |||||||||
| JM3 | 100 | 200 | 8400 | 25、28 | 44 | 62 | 45 | 102 | 8±0.2 | 2.1 | 0.002 |
| 30、32、35、38 | 60 | 82 | |||||||||
| 40、42、45 | 84 | 112 | |||||||||
| JM4 | 250 | 400 | 6700 | 30、32、35、38 | 60 | 82 | 55 | 128 | 11±0.3 | 4.2 | 0.006 |
| 40、42、45、48、50、55 | 84 | 112 | |||||||||
| JM5 | 500 | 800 | 5900 | 35、38 | 60 | 82 | 65 | 145 | 11±0.3 | 6.4 | 0.012 |
| 40、42、45、48、50、55、56 | 84 | 112 | |||||||||
| 60、63、65 | 107 | 142 | |||||||||
| JM6 | 800 | 1250 | 5100 | 40、42、45、48、50、55、56 | 84 | 112 | 75 | 168 | 14±0.3 | 9.6 | 0.024 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| JM7 | 1000 | 2000 | 4750 | 45、48、50、55、56 | 84 | 112 | 80 | 180 | 15±0.4 | 12.5 | 0.0365 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80 | 132 | 172 | |||||||||
| JM8 | 1600 | 3150 | 4300 | 50、55、56 | 84 | 112 | 80 | 200 | 15±0.4 | 15.5 | 0.057 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85 | 132 | 172 | |||||||||
| JM9 | 2500 | 4000 | 4200 | 55、56 | 84 | 112 | 80 | 205 | 20±0.4 | 16.5 | 0.065 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85 | 132 | 172 | |||||||||
| JM10 | 3150 | 5000 | 4000 | 55、56 | 84 | 112 | 90 | 215 | 20±0.4 | 19.5 | 0.083 |
| 60、63、65、70、71、75 | 107 | 142 | |||||||||
| 80、85、90 | 132 | 172 | |||||||||
| JM11 | 4000 | 6300 | 3650 | 60、63、65、70、71、75 | 107 | 142 | 100 | 235 | 23±0.5 | 25 | 0.131 |
| 80、85、90、95 | 132 | 172 | |||||||||
| JM12 | 5000 | 8000 | 3400 | 60、63、65、70、71、75 | 107 | 142 | 100 | 250 | 23±0.5 | 30 | 0.174 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100 | 167 | 212 | |||||||||
| JM13 | 6300 | 10000 | 3200 | 63、65、70、71、75 | 107 | 142 | 110 | 210 | 23±0.5 | 36 | 0.239 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110 | 167 | 212 | |||||||||
| JM14 | 8000 | 12500 | 2850 | 65、70、71、75 | 107 | 142 | 115 | 300 | 27±0.6 | 45 | 0.38 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110 | 167 | 212 | |||||||||
| JM15 | 10000 | 16000 | 2700 | 70、71、75 | 107 | 142 | 125 | 320 | 27±0.6 | 55 | 0.5 |
| 80、85、90、95 | 132 | 172 | |||||||||
| 100、110、120、125 | 167 | 212 | |||||||||
