NGCLZ型(帶制動輪)鼓形齒式聯軸器

NGCLZ鼓形齒式聯軸器帶有制動輪設計，用于需要制動的場合其中結構的一般采用半聯軸套設計，角位移補償較小但制動更平穩。

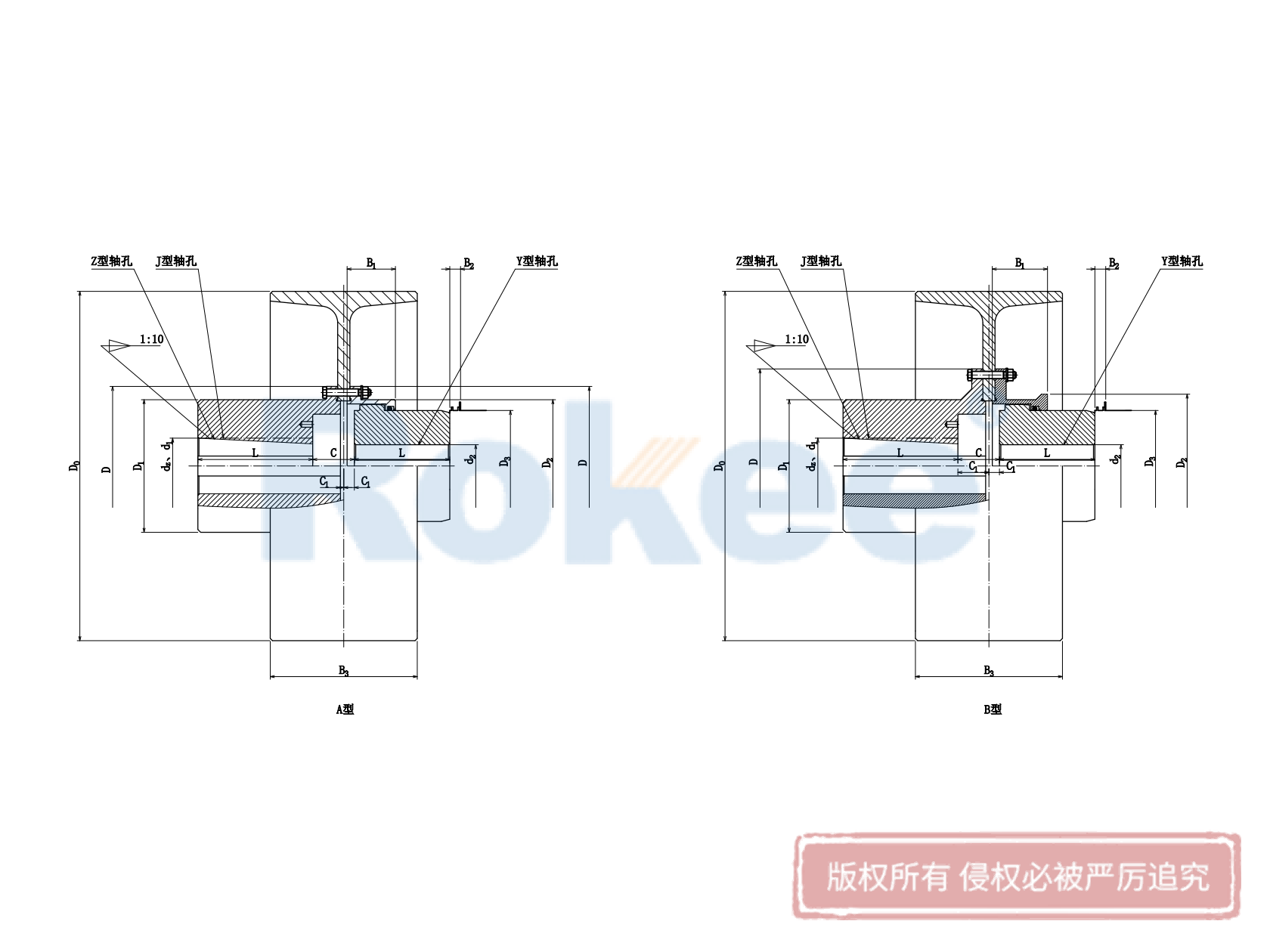

NGCLZ型鼓形齒式聯軸器基本參數

型號	公稱扭矩Tn	許用轉速[n]	軸孔直徑		軸孔長度		D	D1	D2	C	C1	H	B1	B2	B3	D3	轉動慣性	重量
	公稱扭矩Tn	許用轉速[n]	軸孔直徑		軸孔長度												轉動慣性	重量
	N.m	r/min	d₁ d₂	d_z	Y	J Z											kg.m²	Kg
NGCLZ1	355	4000	20 22 24	20 22 24	52	38	103	71	71	33	8	2	42	38	68	160	0.071	7.3
			25 28	25 28	62	44											0.072	7.4
			25 28	25 28	62	44											0.076	8.4
			30 32 35	30 32 35	82	60											0.076	8.4
NGCLZ2	630	4000	25 28	25 28	62	44	115	83	83	39	8	2	48	42	68	160	0.081	9.2
			30 32 35 38	30 32 35 38	82	60											0.084	9.7
			40 42 45	40 42	112	84											0.088	10.5
NGCLZ3	1000	3800	28		62	44	127	95	95	39	8	2	49	42	85	200	0.181	15.1
			30 32 35 38	30 32 35 38	82	60											0.184	16.3
			40 42 45 48 50 55	40 42	112	84											0.193	18.8
NGCLZ4	1600	3800	38		82	60	149	116	116	46	8	2	53	42	85	200	0.225	19.8
			40 42 45 43 50 55 56	40 42 45 43 50 55 56	112	84											0.242	23.3
			60 63 65		142	107											0.296	26.8
NGCLZ5	2800	3000	40 42 45 48 50 55 56	45 48 50 55 56	112	84	167	134	134	47	9	2.5	58	42	105	250	0.596	33.3
			40 42 45 48 50 55 56	45 48 50 55 56	112	84											0.627	39
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											0.627	39
NGCLZ6	4500	3000	45 48 50 55 56	50 55 56	112	84	187	153	153	52	9	2.5	59	42	105	250	0.72	40
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											0.776	46.4
			80 85 90		172	132											0.837	53.2
NGCLZ7	6300	2400	50 55 56		112	84	204	170	170	52	9	2.5	63	42	132	315	1.178	51.8
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											1.254	59.8
			80 85 90 95	80	172	132											1.348	68.2
			100		212	167											1.479	79.6
NGCLZ8	9000	1900	55 56		112	84	230	186	186	57	12	3	77	47	168	400	3.734	84
			60 63 65 70 71 75	70 71 75	142	107											3.86	93.1
			80 85 90 95	80 85 90 95	172	132											3.996	104
			100 110		212	167											4.187	117
NGCLZ9	14000	1500	60 63 65 70 71 75	75	142	107	256	212	212	64	13	3	80	47	210	500	9.43	133
			80 85 90 95	80 85 90 95	172	132											9.663	146
			100 110 120 125	100 110	212	167											9.997	164
			130		252	202											10.3	182
NGCLZ10	20000	1200	65 70 71 75		142	107	287	239	200	66	15	3.5	90	47	265	630	29.32	184
			80 85 90 95	80 85 90 95	172	132											29.69	200
			100 110 120 125	100 110 120	212	167											30.21	222
			130 140 150		252	202											30.74	246
NGCLZ11	31500	1050	70 71 75		142	107	325	276	235	74	16	3.5	94	47	298	710	44	240
			80 85 90 95	90 95	172	132											45	262
			100 110 120 125	100 110 120 125	212	167											45.5	299
			130 140 150	130 140 150	252	202											46	326
			160 170	160 170	302	242											47	361
NGCLZ12	45000	1050	75		142	107	362	313	270	84	16	4	104	49	298	710	48	290
			80 85 90 95		172	132											49	317
			100 110 120 125	100 110 120 125	212	167											50	355
			130 140 150	130 140 150	252	202											51	382
			160 170 180	160 170	302	242											52	443
			190 200		352	282											53	470
NGCLZ13	63000	950	150	150	252	202	412	350	300	86	17	4.5	113	49	335	800	83	488
			160 170 180	160 170	302	242											85	542
			190 200 220		352	282											92	598
NGCLZ14	100000	950	170 180	170 180	302	242	462	420	335	98	18	5.5	157	63	335	800	95	638
			190 200 220	190 200 220	352	282											98	698
			240 250		410	330											102	780
