梅花彈性聯軸器

LM梅花彈性聯軸器

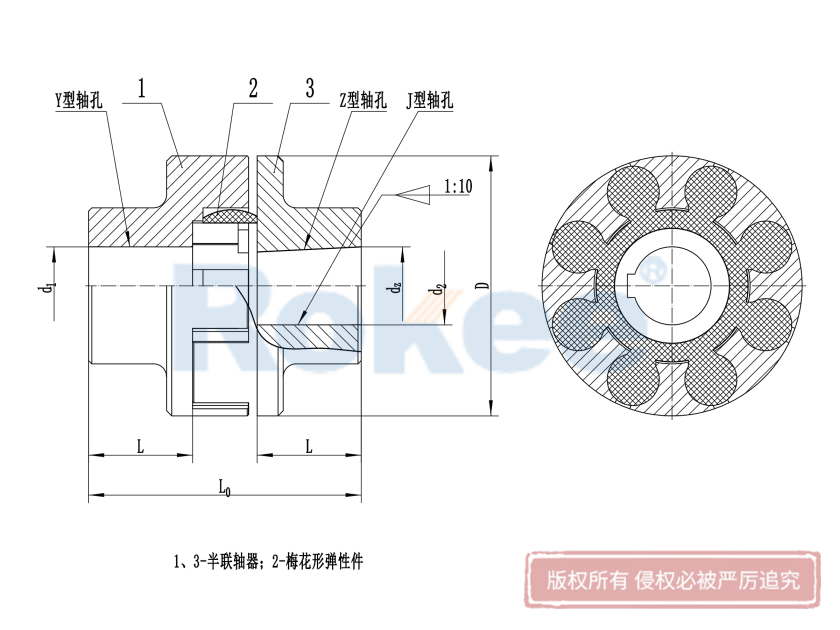

LM梅花彈性聯軸器是這一系列聯軸器的基本形式。

型號	公稱扭矩	許用轉速	軸孔直徑	軸孔長度 L	L0	D	彈性件	轉動慣量	重量
型號	Tn N.m	[n]r/min	d₁、d₂、d_z	Y,J,Z	max	D	型號	kg.m²	(kg)
LM1	28-50	15300	10-24	27-52	80-120	50	MT1	0.0002	0.85
LM2	50-100	12000	12+-30	27-52	80-120	60	MT2	0.0004	1.1
LM3	112-200	11000	12-38	38-82	127-187	70	MT3	0.0011	2.5
LM4	160-288	9000	16-38	38-82	128-188	85	MT4	0.0022	3.42
LM5	355-640	7300	18-42	44-112	151-251	105	MT5	0.0051	5.15
LM6	450-810	6100	20-55	60-112	197-257	125	MT6	0.014	10.1
LM7	710-1280	5300	25-65	60-112	203-263	145	MT7	0.025	13.1
LM8	1250-2250	4500	30-85	60-132	265-325	170	MT8	0.025	21.2
LM9	2000-3600	3800	35-95	84-142	272-332	200	MT9	0.119	33
LM10	3150-5670	3300	40-95	107-172	334-394	230	MT10	0.217	45.5
LM11	5000-9000	3000	45-125	107-212	334-484	260	MT11	0.458	75.2
LM12	7100-12780	2500	60-140	132-212	411-491	300	MT12	0.804	99.2
LM13	12500-22500	2150	60-150	132-252	417-577	360	MT13	1.73	148.1
LM14	14000-25200	1900	80-160	167-252	497-577	400	MT14	2.84	197.5
