DC起重卷筒聯軸器

DC卷筒聯軸器采用鼓形齒設計，用于起重傳動系統減速機與卷筒的聯接，DC聯軸器能夠承受徑向載荷并且傳遞較大的扭矩，但不能傳遞軸向載荷。

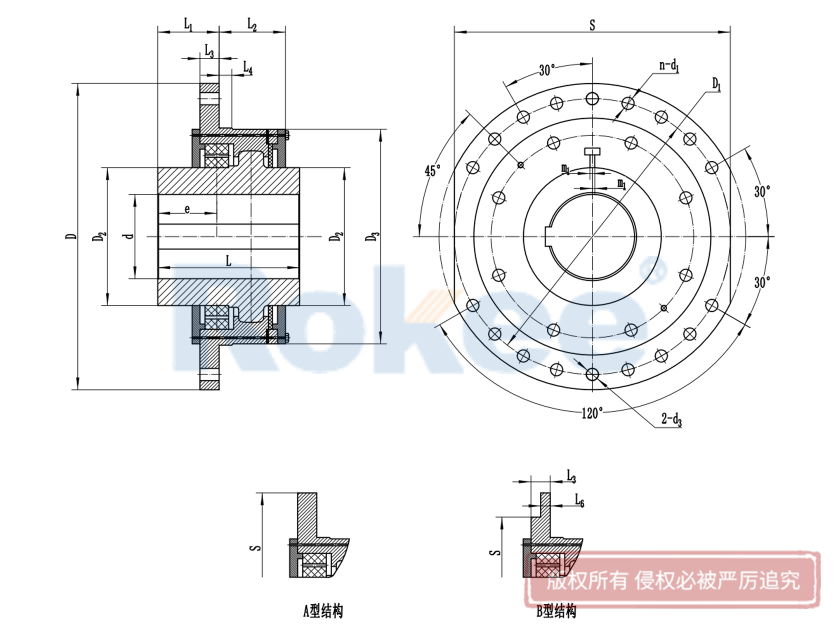

DC系列鼓形齒式卷筒用聯軸器的基本參數

型號	許用轉速	公稱轉矩	徑向載荷	軸孔		外形尺寸									卷筒聯結尺寸							磨損刻度	軸向間隙	載荷位置	轉動慣量	質量
	許用轉速	公稱轉矩	徑向載荷	直徑	長度	外形尺寸									卷筒聯結尺寸							磨損刻度	軸向間隙	載荷位置	轉動慣量	質量
	nmax r/min	Tmax N.m	Frmax N	dmax(H7)	Lmin	D	D1(h6)	D2(h9)	L1	L2	L3	L4	L5	L6	S(h9)	Ф2	n-d2	螺栓	a	d3	r	m1	Xmax	e	I/Kg.㎡	m/Kg
DC01A	200	16000	18000	110	185	400	280	180	80	85	15	25	26	11	360	360	10-18	M16	30	M16	2.5	1	±2.5	88	1	80
DC01B	200	16000	18000	110	185	400	280	180	80	85	20	25	26	11	360	360	10-18	M16	30	M16	2.5	1	±2.5	88	1	80
DC02A	200	22400	25000	125	200	420	310	212	80	95	15	25	26	11	380	380	10-18	M16	30	M16	2.5	1	±2.5	88	1.5	100
DC02B	200	22400	25000	125	200	420	310	212	80	95	20	25	26	11	380	380	10-18	M16	30	M16	2.5	1	±2.5	88	1.5	100
DC03A	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	±2.5	88	2.5	120
DC03B	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1	±2.5	88	2.5	120
DC35A	200	45000	50000	160	235	510	400	250	95	115	20	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3	150
DC35B	200	45000	50000	160	235	510	400	250	95	115	25	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3	150
DC04A	200	63000	71000	200	250	550	420	280	95	130	20	30	34	15	500	500	14－22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC04B	200	63000	71000	200	250	550	420	280	95	130	25	30	34	15	500	500	14－22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC05A	200	90000	90000	220	265	580	450	215	95	145	20	30	34	15	530	530	14－22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
DC05B	200	90000	90000	220	265	580	450	215	95	145	25	30	34	15	530	530	14－22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
DC55A	200	125000	112000	240	290	620	500	345	101	160	25	35	35	19	560	560	20－22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC55B	200	125000	112000	240	290	620	500	345	101	160	30	35	35	19	560	560	20－22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC06A	200	160000	140000	260	300	650	530	375	101	170	25	35	35	19	580	600	20－22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
DC06B	200	160000	140000	260	300	650	530	375	101	170	30	35	35	19	580	600	20－22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
DC65A	200	190000	165000	270	300	665	545	387	101	175	25	35	35	19	590	615	26－22	M20	10	M20	4	1.8	±2.5	116	18.3	435
DC65B	200	190000	165000	270	300	665	545	387	101	175	30	35	35	19	590	615	26－22	M20	10	M20	4	1.8	±2.5	116	18.3	435
DC07A	200	224000	180000	280	310	680	560	400	101	180	25	35	35	19	600	630	26－22	M20	10	M20	4	1.8	±2.5	116	21.4	485
DC07B	200	224000	180000	280	310	680	560	400	101	180	30	35	35	19	600	630	26－22	M20	10	M20	4	1.8	±2.5	116	21.4	485
DC08A	200	315000	224000	300	345	720	600	437	111	185	35	43	35	21	640	660	26－26	M24	10	M24	4	2.2	±2.5	118	30.6	550
DC08B	200	315000	224000	300	345	720	600	437	111	185	35	43	35	21	640	660	26－26	M24	10	M24	4	2.2	±2.5	118	30.6	550
DC09A	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26－26	M24	10	M24	4	2.2	±2.5	118	40.2	650
DC09B	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26－26	M24	10	M24	4	2.2	±2.5	118	40.2	650
DC10A	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26－26	M24	10	M24	4	2.2	±2.5	120	65.1	890
DC10B	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26－26	M24	10	M24	4	2.2	±2.5	120	65.1	890
