十字萬向聯軸器

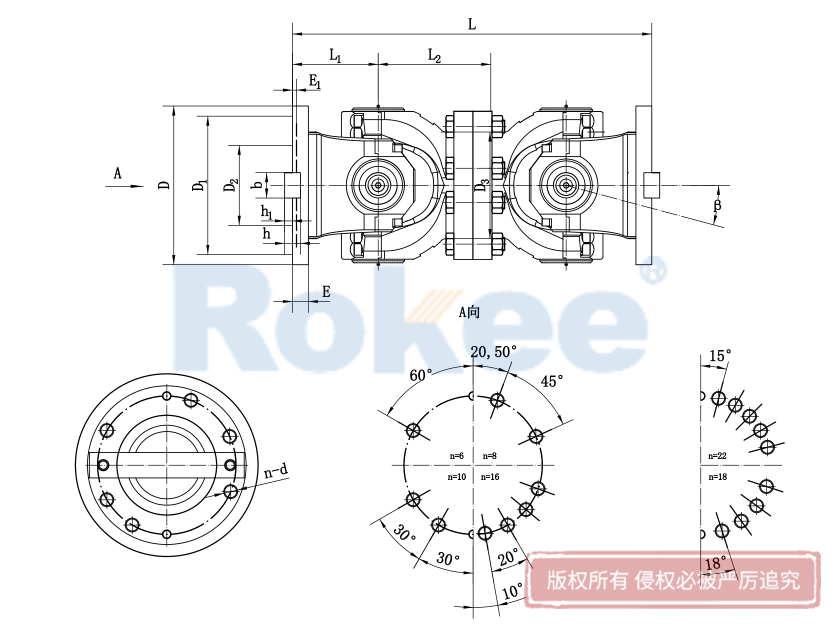

SWP-C無伸縮短式十字萬向聯軸器

SWP十字萬向聯軸器采用剖分式叉頭布局，與SWC十字萬向聯軸器使用的場合相近，主要運用在重載大型裝備領域，回轉直徑可達1200mm。

型號	回轉直徑	公稱轉矩	疲勞轉矩	軸線折角	尺寸/mm									轉動慣量 I/kg.m2	重量 m/kg
	回轉直徑	公稱轉矩	疲勞轉矩	軸線折角
	D mm	Tn kN.m	Tf kN.m	β (0)
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
					L	D1(js11)	D2(H7)	E	E1	bXh	h1	L1	n-d
SWP160C	160	16	8	≤10	340	140	95	15	4	20X12	6	85	6-13	0.11	31
SWP180C	180	20	10	≤10	380	155	105	15	4	24X14	7	95	6-15	0.17	42
SWP200C	200	31.5	16	≤10	440	175	125	17	5	28X16	8	110	8-15	0.29	59
SWP225C	225	40	20	≤10	520	196	135	20	5	32X18	9	130	8-17	0.51	80
SWP250C	250	63	31.5	≤10	540	218	150	25	5	40X25	12.5	135	8-19	0.93	119
SWP285C	285	90	45	≤10	600	245	170	27	7	40X30	15	150	8-21	1.88	179
SWP315C	315	140	63	≤10	680	280	185	32	7	40X30	15	170	10-23	2.88	232
SWP350C	350	180	90	≤10	740	310	210	35	8	50X32	16	185	10-23	4.59	300
SWP390C	390	250	112	≤10	820	345	235	40	8	70X36	18	205	10-25	8.64	432
SWP430C	435	355	160	≤10	940	385	255	42	10	80X40	20	235	16-28	17.41	688
SWP480C	480	450	224	≤10	1060	425	275	47	12	90X45	22.5	265	16-31	28.25	904
SWP550C	550	710	315	≤10	1160	492	320	50	12	100X45	22.5	290	16-31	49.49	1309
SWP600C	600	1000	500	≤10	1440	544	380	55	15	90X55	27.5	360	22-34	87.17	1377
SWP640C	640	1250	630	≤10	1540	575	385	60	15	100X60	30	385	18-38	152.76	2635
