彈性柱銷聯軸器

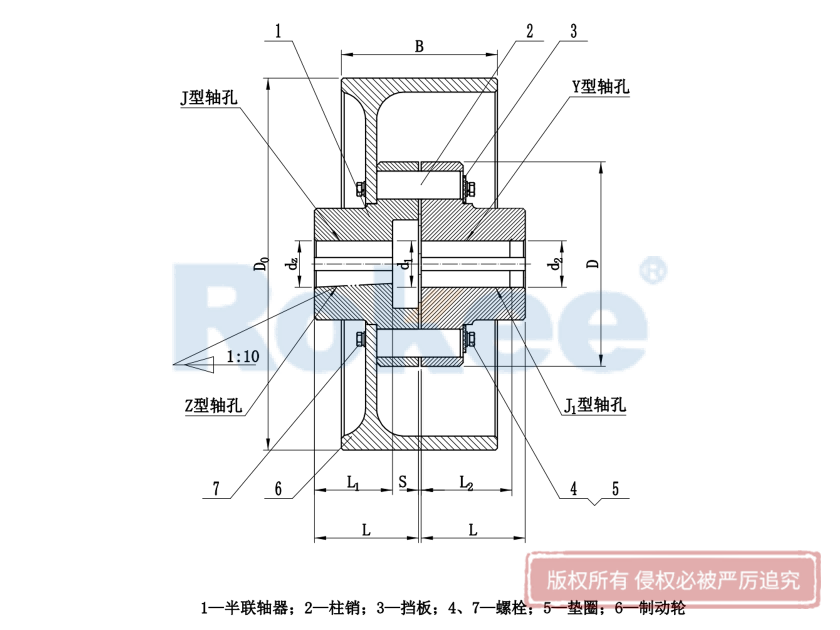

LXZ(HLL)彈性柱銷聯軸器

LXZ（HL）彈性柱銷聯軸器采用帶制動輪設計，適用于需制動場合。

型號	公稱轉距	許用轉速	軸孔直徑	軸孔長度 L,L1	D0	D	B	S	轉動慣量	質量
型號	TnN.m	[n] r/min	d1,d2, dz	Y型J,J1,Z1型	D0	D	B	S	kg.㎡	Kg
LXZ1	315	5600	20-35	38-82	200	120	85	2.5	218	11
LXZ2	630	5000	30-48	60-112	200	160	85		2.45	14
LXZ3	630	1900	30-48	60-112	315	160	132		13.08	25
LXZ4	1250	1900	40-63	84-142	315	195	132	3	16.6	40
LXZ5	1250	1400	40-63	84-142	400	195	168		49.2	59
LXZ6	2000	1400	50-75	84-142	400	220	168		57.6	69
LXZ7	2000	1120	50-75	84-142	500	220	210		127.4	91
LXZ8	3150	1400	60-85	107-172	400	280	168	4	161.7	88
LXZ9	3150	1120	60－85	107－172	500	280	210		129.2	113
LXZ10	6300	1120	70－110	102－212	500	320	210		156	156
LXZ11	6300	960	70－110	102－212	630	320	265		314	187
LXZ12	10000	960	80－125	132－212	630	360	265	5	328	326
LXZ13	16000	800	100－140	167－252	710	410	298	5	713	337
LXZ14	25000	800	110－180	167－302	710	480	298	6	849	458
LXZ15	25000	710	110－180	167－302	800	480	335	6	1231	504
