鼓形齒式聯軸器

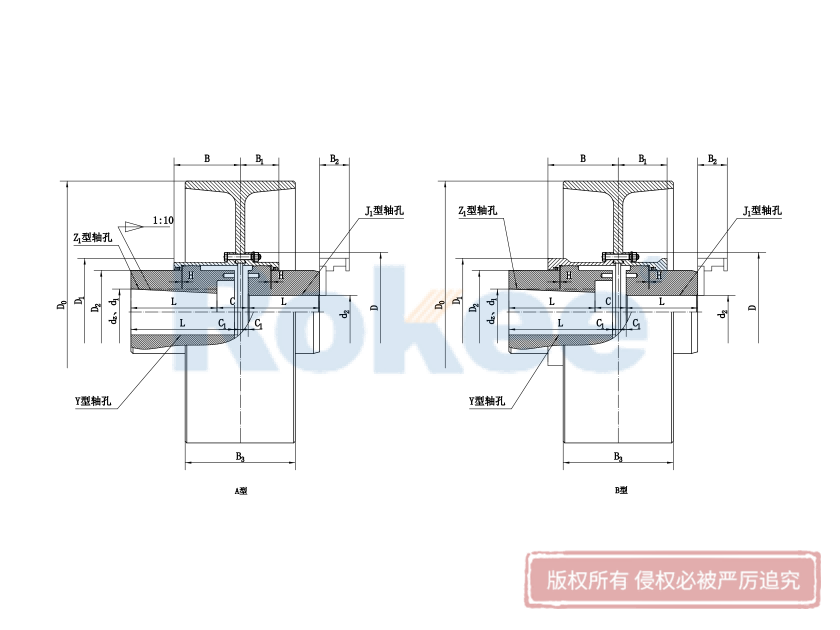

NGCL型(帶制動輪)鼓形齒式聯軸器

NGCL鼓形齒式聯軸器帶有制動輪設計，用于需要制動的場合。

型號	公稱轉距 Tn N·m	許用轉速 [n] r/min	軸孔直徑	軸孔長度		D	D1	D2	C	C1	H	B	B1	B2	D3	B3	轉動慣量 kg.㎡	潤滑脂用量 ML	質量 kg
			d1、d2、d3	軸孔長度
			d1、d2、d3	Y	J1Z1
NGCL1	355	4000	20-35	38-82		103	71	50	30	8	2	56	42	38	160	68	0.07	51	7.3
NGCL2	630	4000	25-45	44-112		115	83	60	36	8	2	68	48	42	160	68	0.08	70	9.7
NGCL3	1000	3800	28-56	44-112		127	95	75	41	8	2	70	49	42	200	85	0.184	107	15.2
NGCL4	1600	3800	38-65	60-142		149	116	90	41	8	2	74	53	42	200	85	0.237	137	21.4
NGCL5	2800	3000	40-75	84-142		167	134	105	48	8	2.5	84	58	42	250	105	0.595	201	33.1
NGCL6	4500	3000	45-90	84-172		187	153	125	49	9	2.5	85	59	42	250	105	0.754	238	38.5
NGCL7	6300	2400	50-100	84-212		204	170	140	53	9	2.5	93	63	42	315/300	132	1.299	298	61.8
NGCL8	9000	1900	55-110	84-212		230	186	155	64	12	3	112	77	47	400	168	3.939	465	96.5
NGCL9	1400	1500	60-130	107-252		256	212	180	71	13	3	119	80	47	500	210	9.847	561	151
NGCL10	2000	1200	65-150	107-252		287	239	200	65	15	3.5	120	90	47	630/600	165	28.879	734	209
NGCL11	31500	1050	70-170	107-302		325	276	235	77	16	3.5	134	94	47	710/700	198	45.53	956	300
NGCL12	45000	1050	75-200	107-352		362	313	270	94	17	4	164	104	49	710/700	298	50.25	1320	384
NGCL13	63000	950	150-220	202-352		412	350	300	88	18	4.5	165	113	49	800	335	84.7	1600	544
NGCL14	10000	950	170-250	242-410		462	420	335	92	20	5.5	209	157	63	800	335	102.2	3500	736
